HyperAccel 인턴하면서 찾아본 것들

1. AXI Protocol

AMBA AXI(Advanced eXtensible Interface) protocol

SoC 설계에서 데이터를 주고 받을 때 많이 이용되는 표준 통신 Protocol이며, 핵심 아이디어는 Slave의 Ready 신호와 Master의 Valid 신호가 Handshake가 될 때 전송이 이루어진다는 것이다. 주소 채널과 데이터 채널이 분리되어 있기 때문에 Transaction이 끝나기 전에 새로운 Request를 날리는 것이 가능하다.

Overview

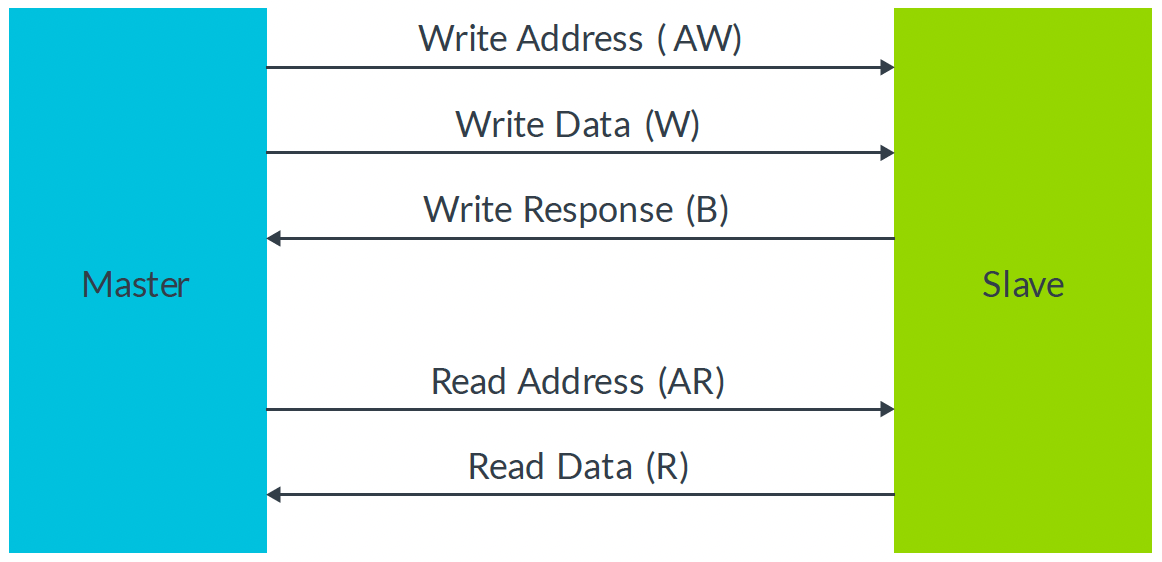

AXI-Channels

Write을 위한 채널 3개와 Read를 위한 채널 2개로 이루어져 있다.

Write: AW -> W -> B
Read: AR -> R

Write Response(B)는 Slave가 Master한테 데이터를 제대로 받았는지 알려준다. Read Response가 없는 이유는 에러 정보를 데이터에 담아서 같이 보내면 되기 때문이다.

Transaction

1. Write

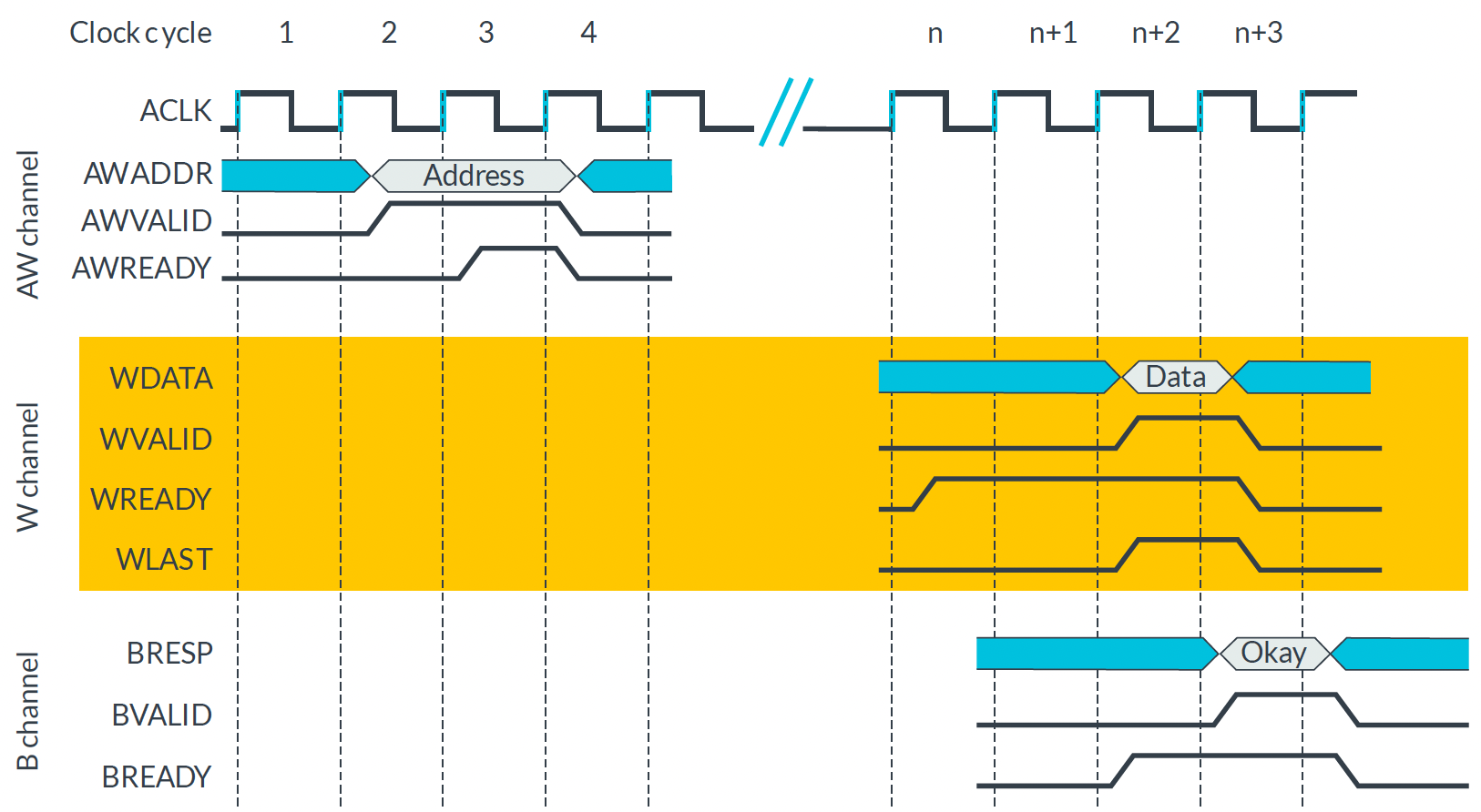

AXI-Write-Transaction

AW Channel에서 Master는 ADDR를 내보내고 VALID를 High로 만든다. Slave가 ADDR를 받을 준비가 되면 READY를 High로 만들어서 Handshake가 된다. W Channel에서 Slave가 Data를 받을 준비가 되면 READY를 High로 만든다. Master가 DATA를 내보내고 VALID를 High로 만들면 Handshake가 된다. B Channel에서 Master는 Response를 받을 준비가 되면 READY를 High로 만든다. Slave가 Response를 보내고 VALID를 High로 만들어서 Handshake가 된다. Write Burst 모드는 하나의 ADDR로 여러 개의 데이터를 보낼 수 있다. 몇 개의 데이터를 보낼 지 AW에서 알려주고(AWLEN, AWSIZE, AWBURST), 마지막 데이터를 보낼 때 WLAST가 High가 된다. Slave는 마지막 데이터를 받으면 Response를 보낸다.

2. Read

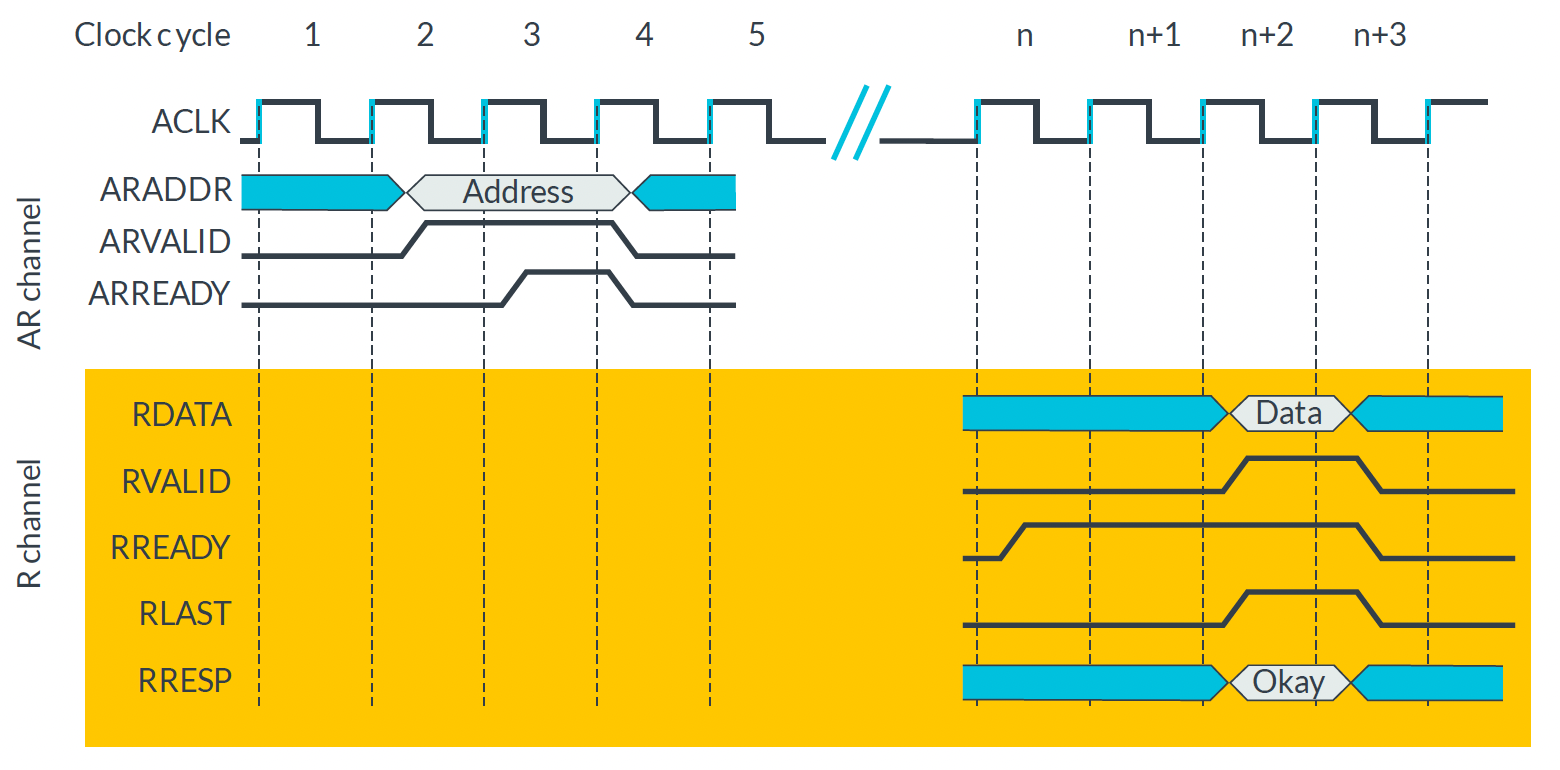

AXI-Read-Transaction

AR Channel에서 Master는 ADDR를 내보내고 VALID를 High로 만든다. Slave가 ADDR를 받을 준비가 되면 READY를 High로 만들어서 Handshake가 된다. R Channel에서 Master가 Data를 받을 준비가 되면 READY를 High로 만든다. Slave가 Data를 내보내고 VALID를 High로 만들어서 Handshake가 된다. Slave가 마지막 데이터를 보낼 때 RLAST가 High가 되면 Master는 Response를 보낸다. Read Burst 모드는 하나의 ADDR로 여러 개의 데이터를 받을 수 있다. 몇 개의 데이터를 보낼 지 AR에서 알려주고(ARLEN, ARSIZE, ARBURST), Slave가 마지막 데이터를 보내면 데이터 Read가 완료된 것이다.

2. DMA (Direct Memory Access)

CPU의 개입 없이 메모리들 간에 데이터를 주고 받을 수 있다. CPU cycle을 소모하지 않고 DMA Engine을 사용하므로 Data를 전송하는 동안 CPU Cycle을 다른 곳에 사용할 수 있다.

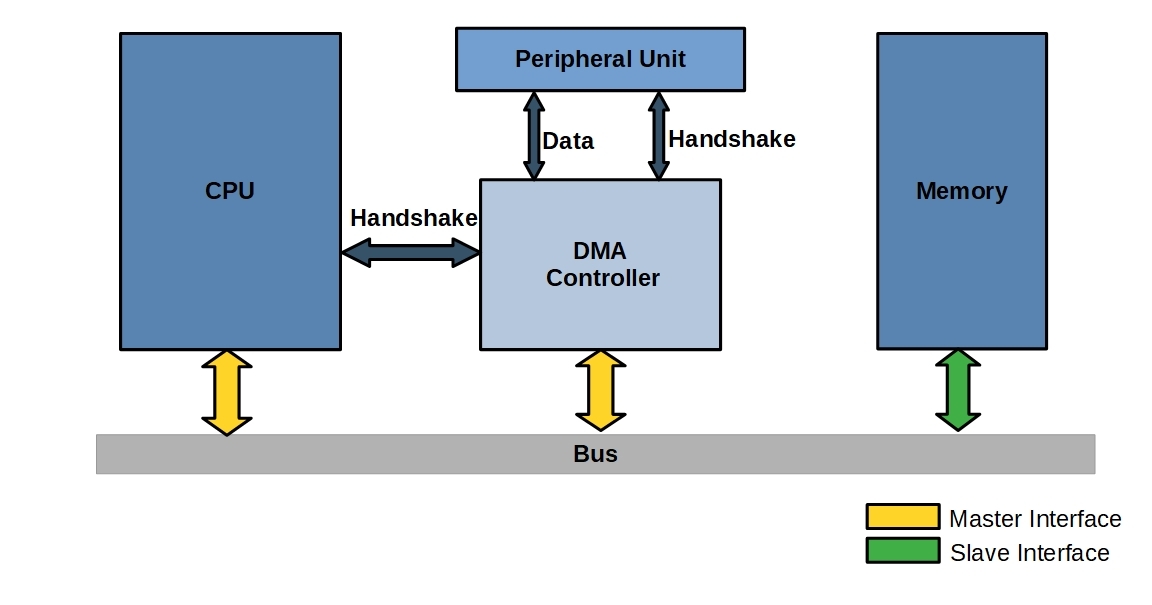

DMA

CPU와 DMA는 Master Interfaces를 갖고 있다. DMA Controller가 DMA의 동작을 수행하는 Functional Unit인데, CPU가 인식할 수 있는 register를 포함하고 있어서 src addr, dest addr, num byte 등을 요청할 수 있다.

각 DMA Controller는 FIFO Buffer를 가지고 있어서 데이터를 일시적으로 저장하고 전송 속도를 조절한다.

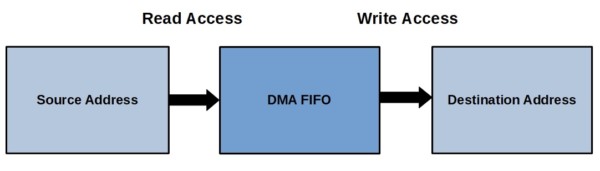

DMA_FIFO

  1. Read access – data is transferred from the source address to the DMA FIFO
  2. Write access – data is transferred from the DMA FIFO to the destination address

3. Bitonic Sort

병렬처리 컴퓨터에서 많이 쓰는 Sorting 알고리즘이다.

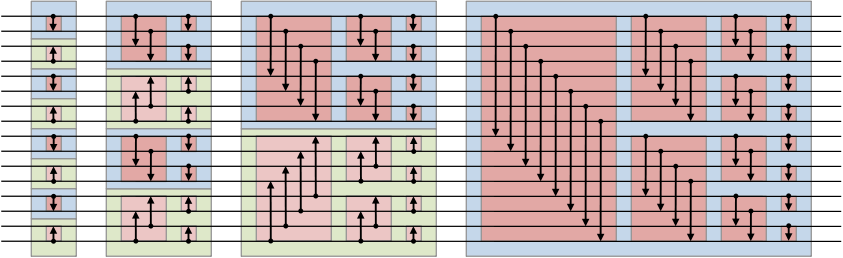

bitonic sort

  1. Bitonic Sequence: 배열을 원소 개수가 2개가 될 때까지 계속 절반으로 쪼개나가서 (재귀적으로) Ascending / Descending 이 반복되도록 각 부분 배열을 Sorting을 한다.
  2. Bitonic Merge: 두 개의 부분 배열을 비교하여 Merge 하는데, 일정 인덱스 만큼 떨어진 원소를 규칙에 맞게 교환하는 식으로 한다. 역시 Ascending / Descending 이 반복되도록 한다.

코드로 보면 이해가 편하다.

def compare_and_swap(arr, i, j, direction):
    if direction == (arr[i] > arr[j]):
        arr[i], arr[j] = arr[j], arr[i]

def bitonic_merge(arr, low, cnt, direction):
    if cnt > 1:
        k = cnt // 2
        for i in range(low, low + k):
            compare_and_swap(arr, i, i + k, direction)
        bitonic_merge(arr, low, k, direction)
        bitonic_merge(arr, low + k, k, direction)

def bitonic_sort(arr, low, cnt, direction):
    if cnt > 1:
        k = cnt // 2
        bitonic_sort(arr, low, k, 1)  # Ascending order
        bitonic_sort(arr, low + k, k, 0)  # Descending order
        bitonic_merge(arr, low, cnt, direction)

def sort(arr, N, up):
    bitonic_sort(arr, 0, N, up)

# Example usage
arr = [3, 7, 4, 8, 6, 2, 1, 5]
N = len(arr)
up = 1  # 1 for ascending order, 0 for descending order
sort(arr, N, up)
print("Sorted array is:", arr)

처음에 3가지 의문이 있었는데,

  1. 왜 병렬 처리에 유용한가
    분할할 때 부분 배열 간 간섭이 전혀 없고 재귀적으로 이루어지므로 다른 프로세서가 독립적으로 처리할 수 있어서 그런것 같다. 그리고 Merge를 할 때도 k 만큼 떨어진 원소끼리만 비교 및 교환을 하므로 여러 프로세서가 동시에 작업을 수행할 수 있다.

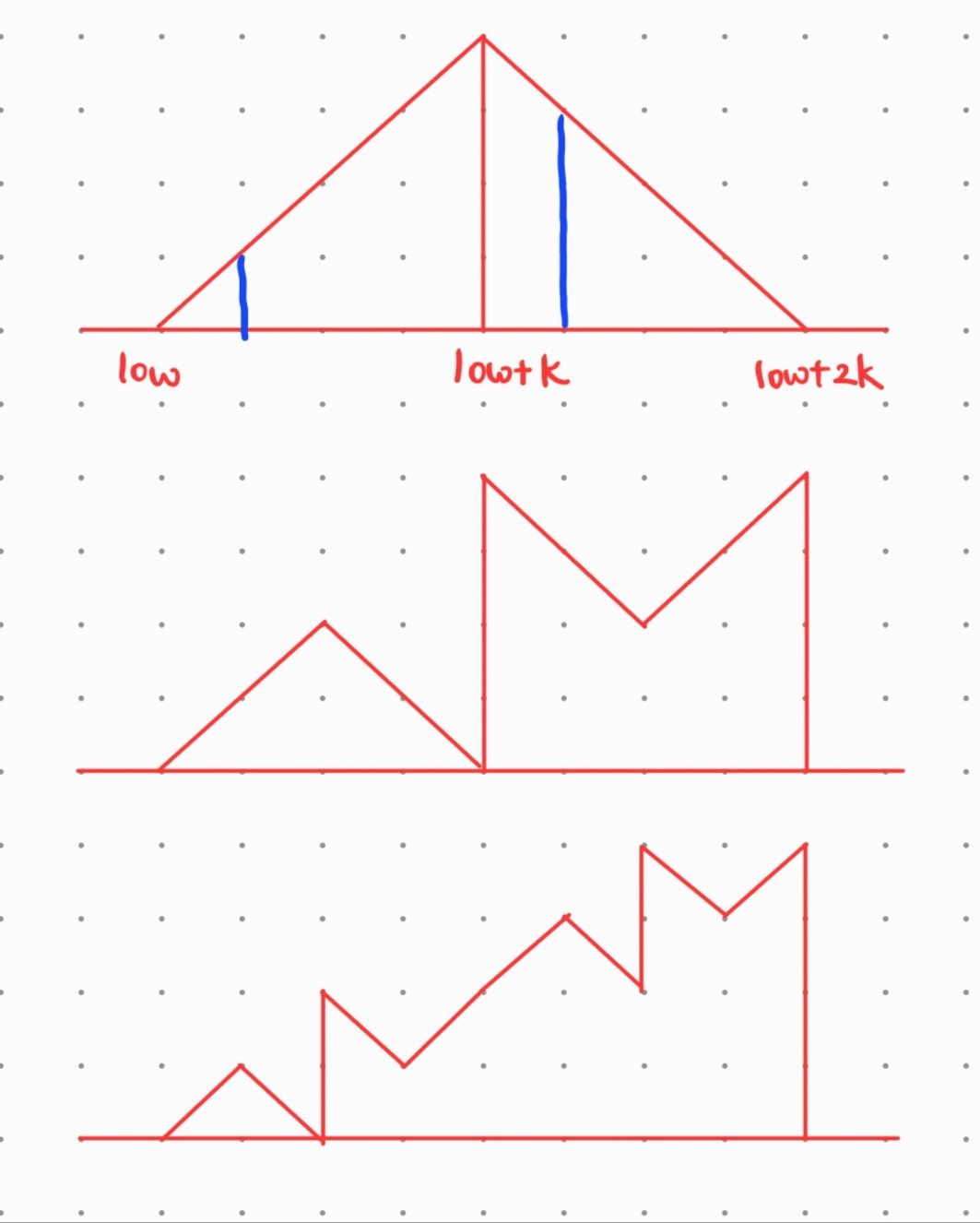

  2. 왜 Sorting이 되는가
    Sorting
    이게 되네?

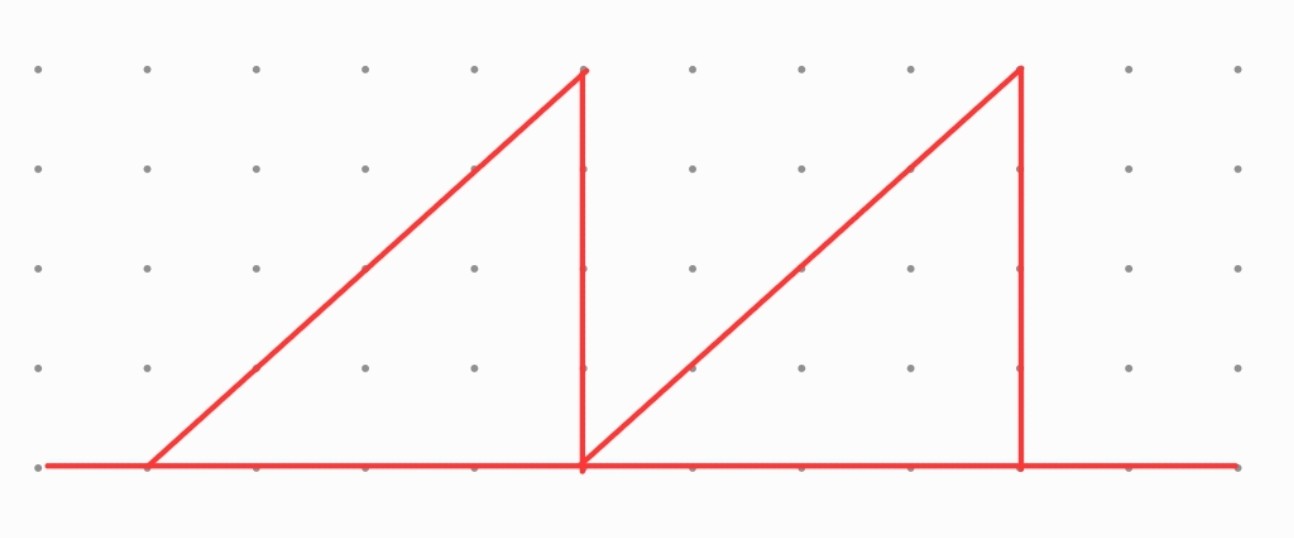

  3. 왜 Ascending / Descending 을 번갈아 사용하는가 Why Ascend/Descend
    Ascending / Ascending 이면 원소 교환해도 Sorting이 안됨

4. Systolic Array
